Federation

在云计算环境中，服务的作用距离范围从近到远一般可以有：同主机（Host，Node）、跨主机同可用区（Available Zone）、跨可用区同地区（Region）、跨地区同服务商（Cloud Service Provider）、跨云平台。K8s的设计定位是单一集群在同一个地域内，因为同一个地区的网络性能才能满足K8s的调度和计算存储连接要求。而集群联邦（Federation）就是为提供跨Region跨服务商K8s集群服务而设计的。

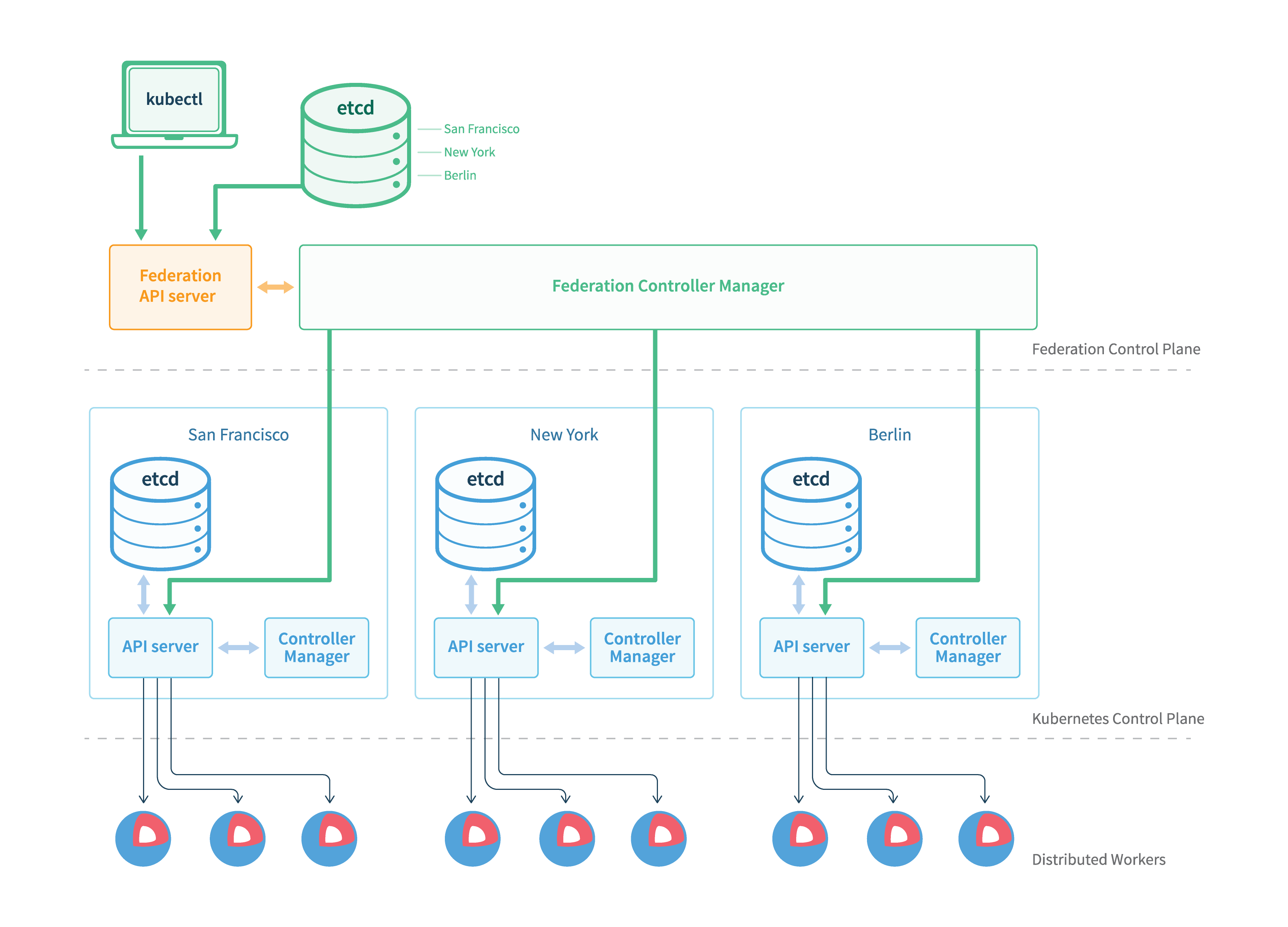

每个Federation有自己的分布式存储、API Server和Controller Manager。用户可以通过Federation的API Server注册该Federation的成员K8s Cluster。当用户通过Federation的API Server创建、更改API对象时，Federation API Server会在自己所有注册的子K8s Cluster都创建一份对应的API对象。在提供业务请求服务时，K8s Federation会先在自己的各个子Cluster之间做负载均衡，而对于发送到某个具体K8s Cluster的业务请求，会依照这个K8s Cluster独立提供服务时一样的调度模式去做K8s Cluster内部的负载均衡。而Cluster之间的负载均衡是通过域名服务的负载均衡来实现的。

所有的设计都尽量不影响K8s Cluster现有的工作机制，这样对于每个子K8s集群来说，并不需要更外层的有一个K8s Federation，也就是意味着所有现有的K8s代码和机制不需要因为Federation功能有任何变化。

Federation主要包括三个组件

  • federation-apiserver：类似kube-apiserver，但提供的是跨集群的REST API
  • federation-controller-manager：类似kube-controller-manager，但提供多集群状态的同步机制
  • kubefed：Federation管理命令行工具

Federation部署方法

下载kubefed和kubectl

kubefed下载

# Linux
curl -LO https://storage.googleapis.com/kubernetes-release/release/$(curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt)/kubernetes-client-linux-amd64.tar.gz
tar -xzvf kubernetes-client-linux-amd64.tar.gz

# OS X
curl -LO https://storage.googleapis.com/kubernetes-release/release/$(curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt)/kubernetes-client-darwin-amd64.tar.gz
tar -xzvf kubernetes-client-darwin-amd64.tar.gz

# Windows
curl -LO https://storage.googleapis.com/kubernetes-release/release/$(curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt)/kubernetes-client-windows-amd64.tar.gz
tar -xzvf kubernetes-client-windows-amd64.tar.gz

kubectl的下载可以参考这里。

初始化主集群

选择一个已部署好的Kubernetes集群作为主集群，作为集群联邦的控制平面，并配置好本地的kubeconfig。然后运行kubefed init命令来初始化主集群：

$ kubefed init fellowship \
    --host-cluster-context=rivendell \   # 部署集群的kubeconfig配置名称
    --dns-provider="google-clouddns" \   # DNS服务提供商，还支持aws-route53或coredns
    --dns-zone-name="example.com." \     # 域名后缀，必须以.结束
    --apiserver-enable-basic-auth=true \ # 开启basic认证
    --apiserver-enable-token-auth=true \ # 开启token认证
    --apiserver-arg-overrides="--anonymous-auth=false,--v=4" # federation API server自定义参数
$ kubectl config use-context fellowship

自定义DNS

coredns需要先部署一套etcd集群，可以用helm来部署：

$ helm install --namespace my-namespace --name etcd-operator stable/etcd-operator
$ helm upgrade --namespace my-namespace --set cluster.enabled=true etcd-operator stable/etcd-operator

然后部署coredns

$ cat Values.yaml
isClusterService: false
serviceType: "LoadBalancer"
middleware:
  kubernetes:
    enabled: false
  etcd:
    enabled: true
    zones:
    - "example.com."
    endpoint: "http://etcd-cluster.my-namespace:2379"

$ helm install --namespace my-namespace --name coredns -f Values.yaml stable/coredns

使用coredns时，还需要传入coredns的配置

$ cat $HOME/coredns-provider.conf
[Global]
etcd-endpoints = http://etcd-cluster.my-namespace:2379
zones = example.com.

$ kubefed init fellowship \
    --host-cluster-context=rivendell \   # 部署集群的kubeconfig配置名称
    --dns-provider="coredns" \           # DNS服务提供商，还支持aws-route53或google-clouddns
    --dns-zone-name="example.com." \     # 域名后缀，必须以.结束
    --apiserver-enable-basic-auth=true \ # 开启basic认证
    --apiserver-enable-token-auth=true \ # 开启token认证
    --dns-provider-config="$HOME/coredns-provider.conf" \ # coredns配置
    --apiserver-arg-overrides="--anonymous-auth=false,--v=4" # federation API server自定义参数

物理机部署

默认情况下，kubefed init会创建一个LoadBalancer类型的federation API server服务，这需要Cloud Provider的支持。在物理机部署时，可以通过--api-server-service-type选项将其改成NodePort：

$ kubefed init fellowship \
    --host-cluster-context=rivendell \   # 部署集群的kubeconfig配置名称
    --dns-provider="coredns" \           # DNS服务提供商，还支持aws-route53或google-clouddns
    --dns-zone-name="example.com." \     # 域名后缀，必须以.结束
    --apiserver-enable-basic-auth=true \ # 开启basic认证
    --apiserver-enable-token-auth=true \ # 开启token认证
    --dns-provider-config="$HOME/coredns-provider.conf" \ # coredns配置
    --apiserver-arg-overrides="--anonymous-auth=false,--v=4" \ # federation API server自定义参数
    --api-server-service-type="NodePort" \
    --api-server-advertise-address="10.0.10.20"

自定义etcd存储

默认情况下，kubefed init通过动态创建PV的方式为etcd创建持久化存储。如果kubernetes集群不支持动态创建PV，则可以预先创建PV，注意PV要匹配kubefed的PVC:

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  annotations:
    volume.alpha.kubernetes.io/storage-class: "yes"
  labels:
    app: federated-cluster
  name: fellowship-federation-apiserver-etcd-claim
  namespace: federation-system
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi

注册集群

除主集群外，其他kubernetes集群可以通过kubefed join命令加入集群联邦：

$ kubefed join gondor --host-cluster-context=rivendell --cluster-context=gondor_needs-no_king

集群查询

查询注册到Federation的kubernetes集群列表

$ kubectl --context=federation get clusters

ClusterSelector

v1.7+支持使用annotation federation.alpha.kubernetes.io/cluster-selector为新对象选择kubernetes集群。该annotation的值是一个json数组，比如

  metadata:
    annotations:
      federation.alpha.kubernetes.io/cluster-selector: '[{"key": "pci", "operator":
        "In", "values": ["true"]}, {"key": "environment", "operator": "NotIn", "values":
        ["test"]}]'

每条记录包含三个键值

  • key：集群的label名字
  • operator：包括In, NotIn, Exists, DoesNotExist, Gt, Lt
  • values：集群的label值

策略调度

注：仅v1.7+支持策略调度。

开启策略调度的方法

（1）创建ConfigMap

kubectl create -f https://raw.githubusercontent.com/kubernetes/kubernetes.github.io/master/docs/tutorials/federation/scheduling-policy-admission.yaml

（2） 编辑federation-apiserver

kubectl -n federation-system edit deployment federation-apiserver

增加选项：

--admission-control=SchedulingPolicy
--admission-control-config-file=/etc/kubernetes/admission/config.yml

增加volume：

- name: admission-config
  configMap:
    name: admission

增加volumeMounts:

volumeMounts:
- name: admission-config
  mountPath: /etc/kubernetes/admission

（3）部署外部策略引擎，如Open Policy Agent (OPA)

kubectl create -f https://raw.githubusercontent.com/kubernetes/kubernetes.github.io/master/docs/tutorials/federation/policy-engine-service.yaml
kubectl create -f https://raw.githubusercontent.com/kubernetes/kubernetes.github.io/master/docs/tutorials/federation/policy-engine-deployment.yaml

（4）创建namespace kube-federation-scheduling-policy以供外部策略引擎使用

kubectl --context=federation create namespace kube-federation-scheduling-policy

（5）创建策略

wget https://raw.githubusercontent.com/kubernetes/kubernetes.github.io/master/docs/tutorials/federation/policy.rego
kubectl --context=federation -n kube-federation-scheduling-policy create configmap scheduling-policy --from-file=policy.rego

（6）验证策略

kubectl --context=federation annotate clusters cluster-name-1 pci-certified=true
kubectl --context=federation create -f https://raw.githubusercontent.com/kubernetes/kubernetes.github.io/master/docs/tutorials/federation/replicaset-example-policy.yaml
kubectl --context=federation get rs nginx-pci -o jsonpath='{.metadata.annotations}'

集群联邦使用

集群联邦支持以下联邦资源，这些资源会自动在所有注册的kubernetes集群中创建：

  • Federated ConfigMap
  • Federated Service
  • Federated DaemonSet
  • Federated Deployment
  • Federated Ingress
  • Federated Namespaces
  • Federated ReplicaSets
  • Federated Secrets
  • Federated Events（仅存在federation控制平面）
  • Federated Jobs（v1.8+）
  • Federated Horizontal Pod Autoscaling (HPA，v1.8+)

比如使用Federated Service的方法如下：

# 这会在所有注册到联邦的kubernetes集群中创建服务
$ kubectl --context=federation-cluster create -f services/nginx.yaml

# 添加后端Pod
$ for CLUSTER in asia-east1-c asia-east1-a asia-east1-b \
                        europe-west1-d europe-west1-c europe-west1-b \
                        us-central1-f us-central1-a us-central1-b us-central1-c \
                        us-east1-d us-east1-c us-east1-b
do
  kubectl --context=$CLUSTER run nginx --image=nginx:1.11.1-alpine --port=80
done

# 查看服务状态
$ kubectl --context=federation-cluster describe services nginx

可以通过DNS来访问联邦服务，访问格式包括以下几种

  • nginx.mynamespace.myfederation.
  • nginx.mynamespace.myfederation.svc.example.com.
  • nginx.mynamespace.myfederation.svc.us-central1.example.com.

删除集群

$ kubefed unjoin gondor --host-cluster-context=rivendell

删除集群联邦

集群联邦控制平面的删除功能还在开发中，目前可以通过删除namespace federation-system的方法来清理（注意pv不会删除）：

$ kubectl delete ns federation-system
